模具鋼硬度多少度合適
模具鋼硬度如何選擇？從實際案例看選材關鍵
在模具制造中，鋼材硬度的選擇直接關系到模具的使用壽命、生產效率以及最終產品的質量。對于模具廠、擁有模房或需采購模具材料的企業(yè)而言，“模具鋼硬度多少合適”并非一個固定答案，而是一個需要結合具體應用場景、被加工材料特性及生產工藝來綜合判斷的技術問題。
一、從一則實際案例看硬度選擇的重要性
某模具廠曾為客戶定制一套鋁合金壓鑄模具。初期選用了一種硬度為HRC45的常規(guī)模具鋼，但在客戶投入生產后不久，模具型腔出現嚴重磨損，幾乎導致生產中斷。經分析，問題根源在于客戶使用的鋁合金材料中含有較高的硅成分，對模具表面的磨蝕性遠超普通鋁合金。常規(guī)硬度的模具鋼無法滿足這種特殊工況的需求。
解決該問題的方案是綜合性的：
1. 更換鋼材：由原鋼種改為含釩量較高的H13熱作模具鋼，具有較好的高溫強度和抗熱疲勞性能。
2. 調整硬度：將模具硬度從HRC45提升至HRC48-50，以提高基體的耐磨性。
3. 強化表面：增加TD處理等表面硬化技術，使表面硬度達到HV2500以上，大幅增強抗磨損能力。
4. 優(yōu)化工藝：與客戶協(xié)同微調壓鑄溫度等參數，減少對模具的熱沖擊。
經過上述調整，模具在后續(xù)三個多月的連續(xù)生產中未出現明顯磨損，不僅解決了糾紛，更贏得了客戶的長期合作。這個案例清晰地表明：脫離具體應用條件談“標準硬度”，可能導致模具提前失效。
## 二、影響模具鋼硬度選擇的關鍵因素
1. 模具類型與加工材料
塑料模具：通常側重于拋光性、蝕紋性和耐腐蝕性。對于通用塑料（如PP、ABS）模具，預硬鋼如718（HRC 28-32）、P20（HRC 28-32）的硬度已能滿足要求。對于添加玻纖等增強材料的塑料，則需要更高硬度及耐磨性的鋼材，如NAK80（出廠硬度HRC 38-42）或進行表面硬化處理。

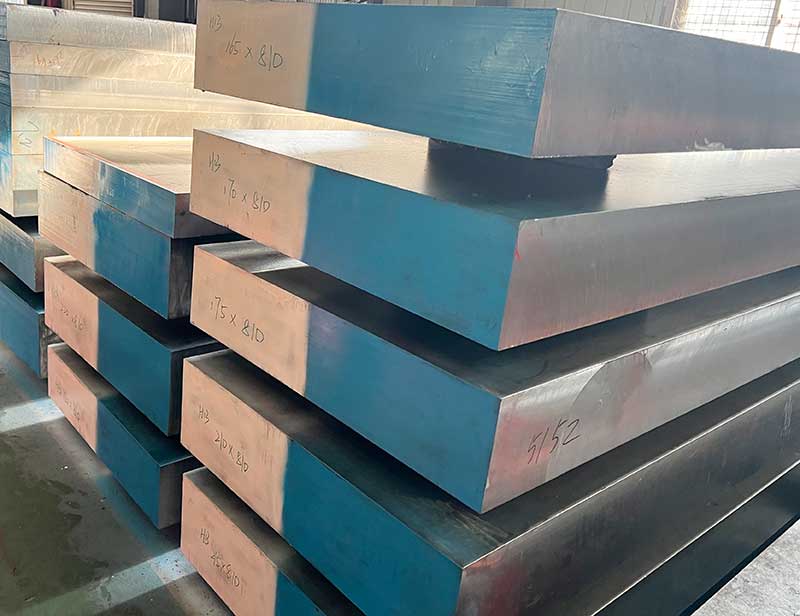

壓鑄模具：主要承受高溫金屬液的沖刷、熱應力和磨損。如上述案例，對于鋁、鎂、鋅合金壓鑄，常選用H13、SKD61等熱作模具鋼，其工作硬度范圍通常在HRC
42-50之間，具體需根據合金成分（如硅含量）、壓射速度等確定。
2. 生產批量與壽命要求
對于預期壽命達數十萬甚至上百萬模次的大批量生產模具，在保證足夠韌性的前提下，適當提高基體硬度或采用高效的表面處理（如氮化、PVD），是延長模具壽命、降低單件成本的有效途徑。
3. 模具結構與復雜度

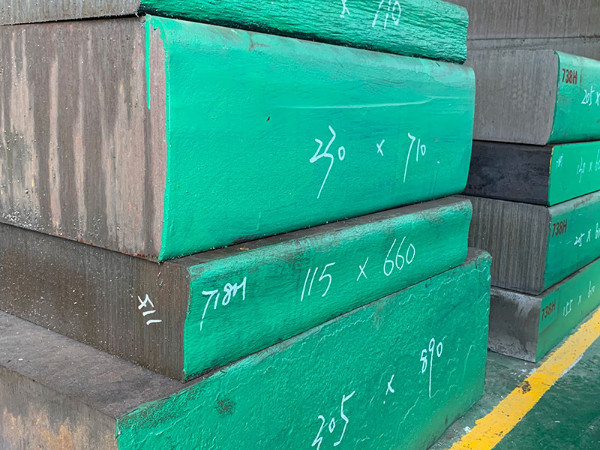

大型、結構復雜的模具，對鋼材的淬透性和硬度均勻性要求更高。例如，718H比普通718具有更高的純潔度和硬度均勻性（HRC 32-36），更適用于大型精密模具。對于有薄壁、尖角的復雜結構，則需平衡硬度與韌性，避免開裂。
三、硬度并非唯一指標：綜合性能與工藝配套
單純追求高硬度可能帶來脆性增加、加工困難等問題。因此要整體綜合考量：
通過滲氮，基體硬度和表面硬度，TD、涂層等表面處理技術可以在韌性好的基體上獲得極高的表面硬度和耐磨層，從而達到“內韌外硬”的效果，這是應對嚴重磨損條件的常用策略。
熱處理工藝：真空熱處理比普通熱處理硬度更均勻，變形更小，對精密模具尤為重要。對進廠材料進行嚴格的熱處理和檢驗，是控制最終模具硬度和質量穩(wěn)定的基礎。
加工性能：過高的硬度會增加切削加工的難度和刀具成本。預硬鋼(如FS838HC)、718小時)在出廠時達到使用硬度，省去了熱處理環(huán)節(jié)，可以縮短生產周期，避免熱處理變形的危險。
實用建議四、實用建議
1. 明確要求：在選擇模具鋼并確定硬度之前，一定要詳細了解所生產產品的材料特性(例如是否含有磨損成分)、注塑/壓鑄工藝的批量、精度要求和參數。
2. 咨詢專業(yè)意見：與有經驗的模具鋼供應商或熱處理制造商進行技術交流，參考類似工況的成功案例。
3. 注意模具測試和驗證：對于新材料或新工藝，可通過制作小批量模具測試或模具仁進行驗證，數據積累后可進行批量模具投資。
4. 注重整個過程的質量：模具的最終性能和使用壽命受到材料純度、鍛造比、熱處理均勻性和表面處理的影響。
總而言之，模具鋼的適當硬度是“量身定做”的結果。這是基于對加工材料、模具工況、成本和壽命的深刻理解。模具可以在生產中發(fā)揮穩(wěn)定可靠的性能，通過科學的材料選擇、準確的硬度設置和適當的表面強化和熱處理技術，為企業(yè)創(chuàng)造實用價值。
如果您對以上模具鋼硬度多少度合適?比較感興趣或有疑問的話，請點擊聯(lián)系我們的在線客服或電聯(lián)，隆實模具鋼18年專注模具鋼材定制加工經驗m.ylywh.cn
全國服務熱線
