50#模具鋼零件加工客戶案例

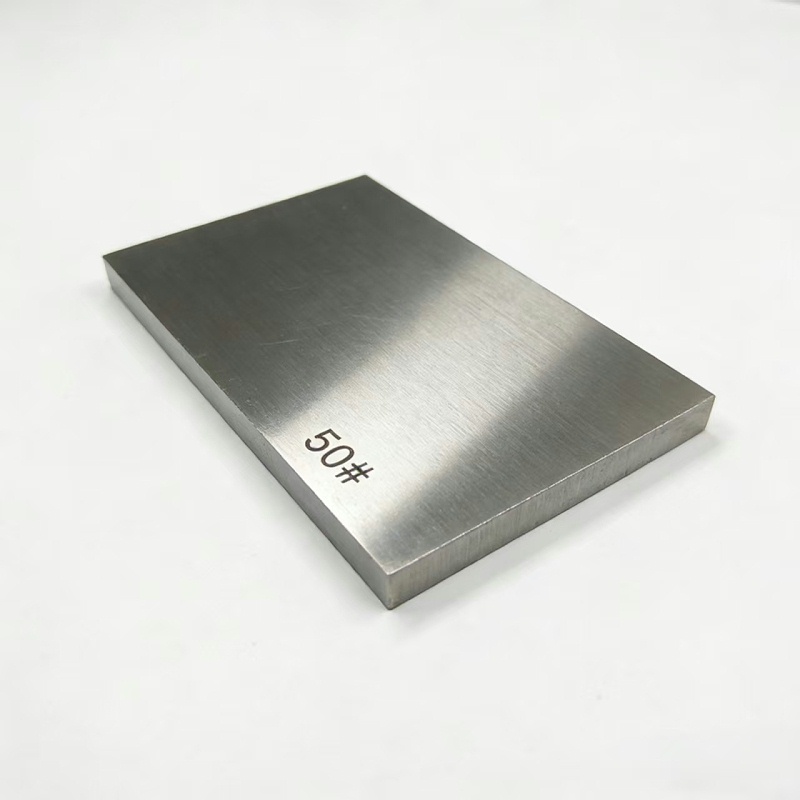

前陣子，我們接了個客戶的活兒，客戶說得明明白白，要做一批零件，材料要求是50#模具鋼，重要的是，這批零件的硬度需要達到50到55度，多一度少一度都不行。我們當時也沒多想，覺得做這行這么多年了，這點要求肯定能滿足，就一口答應下來了。

前期跟客戶聊得都挺投機，他把零件要多大、要做成什么樣，都跟我們說清楚了，我們也反復核對了好幾遍，價格也談好了，沒半點岔子。之后就迅速安排工人干活，就想著盡快做好，按時交給客戶，讓他能滿意。

可誰知道，等第一批零件做出來，我們測硬度的時候，心一下子就涼了——硬度才45度左右，離客戶要求的50-55度差得太遠了，完全不合格。我們又測了好幾次，結果都一樣，急得我們團團轉，擔心客戶那邊沒法交代。

沒幾天，客戶就過來驗貨了，一測硬度，當場就沉臉了，語氣也很沖，說這零件硬度不夠，完全沒法用，要是解決不了這個問題，這批訂單就不算數(shù)，還要找我們賠損失。說實在的，客戶生氣我們一點都不怪他，確實是我們沒做好，沒達到他的要求，心里又著急又過意不去。

這事可耽誤不得，我們立刻把工程部的技術人員，還有廠里干了十幾年的老工人，都叫到一塊兒，圍著這個問題掰扯來掰扯去。大家你說一句，我說一句，把加工的每一步都捋了一遍，一個個環(huán)節(jié)排查，最后總算找到了問題出在哪兒，也想好了怎么解決。

原來問題就出在熱處理這一步上。首先，我們改變了50#模具鋼的淬火溫度，從之前的820攝氏度調整到850攝氏度。因為我們打聽了，50#鋼有個臨界點叫Ac3，大概是770℃，淬火溫度需要比這個溫度高30到50℃才有效，這樣才能確保硬度夠。另外，保溫時間也從原來的30分鐘，延長到了45分鐘，讓鋼料能充分燒透、受熱均勻。

然后就是冷卻的介質，之前我們一直用水冷卻，水的冷卻速度太快，不光容易讓零件變形、裂開，還會影響硬度。后來我們就換成了20%濃度的聚乙烯醇水溶液，這種水的冷卻效果，比水慢、比油快，既能確保零件的硬度，又能避免零件變形、開裂，一舉兩得。

最后，我們還多加了一道工序，就是低溫回火，把零件放在180℃的爐子里，保溫2個小時。這樣做既能把零件里面的應力消除，還能保持零件需要的高硬度，不用再擔心硬度不夠的問題。

這套辦法一用，效果立刻就出來了。我們重新做了一批零件，測出來的硬度都在52到54度之間，剛好符合客戶的要求?？蛻粼龠^來驗貨，看到零件合格了，臉色也好看多了，對我們的處理結果很滿意，不光沒取消訂單，當場就又加了一批活兒。

如果您對50#模具鋼零件加工客戶案例比較感興趣或有疑問的話，可點擊聯(lián)系我們的在線客服或電聯(lián)，隆實模具鋼專注模具鋼材定制加工m.ylywh.cn

以上內容僅供參考
